Titàn echanjeur chalè
Avantaj Titàn: rezistan a iyon klori
Kalite: koki ak tib echanjeur chalè

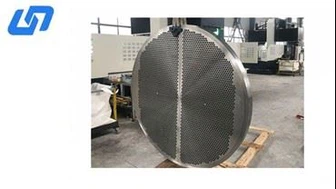

Materyèl: Gr2 Titàn ak eksplozif plak asye Titàn rekouvèr
Metòd koneksyon tib ak tib fèy: fòs soude plis keratin ekspansyon
Nòt teknik: soude Titàn
Pwodwi Entwodiksyon
Koki ak tib Titàn echanjeur chalè ki fèt ak Titàn ak alyaj (tipikman Gr2 ak Gr12) yo ideyal pou itilize nan plant pwosesis chimik, enstalasyon fabrikasyon klorat, inite rekiperasyon souf, enstalasyon pwosesis idrokarbone, pwosesis desalination, jenerasyon pouvwa, ak anpil lòt aplikasyon. Li ta dwe opere nan kondisyon tounen ak/oswa segondè-tanperati. Nan aplikasyon sa yo, Titàn rekonèt kòm materyèl ki pi ideyal. Se paske li ka anpeche flit ki te koze pa korozyon nan liy pwodiksyon an, epi li fasil pou kenbe pita epi li ka kouri pou dè dekad.
Karakteristik
Rezistans korozyon nan metal Titàn se akòz fim nan oksid ki estab, pwoteksyon, ak fòtman aderan. Fim sa a fòme imedyatman lè yon sifas fre ekspoze a lè oswa imidite.
Rezistans korozyon nan Titàn nan gaz klò mouye ak solisyon ki gen klori se rezon prensipal poukisa Titàn se lajman ki itilize nan endistri. Titàn se lajman ki itilize nan plant klor-alkali, kaka, ak ekipman klowòks papye, jaden rejenerasyon asid ak desalination dlo lanmè, ak plant elektrik.
Deskripsyon Product
Atik | Side tib | Shell Side |
Travay presyon | 0.19Mpa | 0.072Mpa |
Presyon konsepsyon | 0.21Mpa | 0.08Mpa |
Tanperati travay | 105 degre | 115 degre |
Tanperati konsepsyon | 105 degre | 115 degre |
Mwayen | dlo lanmè | vapè oswa dlo kondanse |
Gwosè | 38 × 1.2mm | 6/35 × 1330mm |
Materyèl | GR2 Titàn soude tib | eksplozif rekouvèr Titàn asye plak GR2 / S31603 |
Titàn soude
Materyèl yo chwazi dapre ASTM oswa GB estanda ak soude anba yon anviwònman k ap travay espesyal ak kontwòl tanperati konstan ak machin espesyal soude otomatik yo. Faktori sa a echanjeur chalè koki ak tib fèt nan yon atelye espesyal ki fèt ak konsiderasyon nan tanperati a, lè manyen ensifizan ka lakòz reyaksyon chimik dezagreyab pandan soude.
Titàn gen kèk pwopriyete ki jwe yon wòl kritik nan pwosesis la soude.
(1) Li gen yon dansite ki pi ba pase pifò metal yo
(2) Li pa elastik tankou lòt metal yo
(3) Titàn gen yon pwen k ap fonn ki pi wo pase pifò lòt metal yo itilize nan soude
(4) Li se yon materyèl ki fasil reyaktif epi li vin kontamine fasilman
(5) Li pa ductile tankou asye pur.
Enspeksyon
1. Titàn echanjeur chalè se manifaktire, teste, ak aksepte an akò ak kondisyon yo ki teknik nan fabrikasyon veso chimik asye pou echanjeur chalè-ak-tib.
2. Devyasyon an dyamèt ekstèn tib echanj chalè Titàn se ±0.15mm, ak devyasyon nan epesè miray la se ±0.12mm.
3. Tiyo a konekte ak koki a ta dwe konplètman soude. Tiyo a konekte ak miray deyò koki a ta dwe evite tranzisyon kwen byen file men yo ta dwe itilize tranzisyon R filet. Yo ta dwe enspekte soude ki genyen ant tiyo ki konekte yo, koki a ak ranfòsman pa deteksyon defo ki pa destriktif.
4. Soude TIG yo itilize pou soude Titàn, ak fil soude a se gr2;
5. Koneksyon ki genyen ant tib echanj chalè a ak fèy tib la soude ak ekspansyon ak fòs. Yo ta dwe teste soude ki genyen ant tib echanj chalè a ak fèy tib la pou pénétration, epi nivo PT-I kalifye.
6. Apre ekspansyon tib echanj chalè a, yo ta dwe fè yon tès presyon dlo. Apre tès presyon an kalifye, tach dlo yo dwe retire, epi yo dwe sele ak soude fen tib la.
7. Penti, anbalaj, ak transpò ekipman sa a fèt an akò ak règleman ki enpòtan sou kouch veso presyon ak anbalaj transpò.
8. Apre yo fin fabrike ekipman an, yo dwe netwaye asye pur ak soude Titàn ak tach lwil oliv, marinated ak pasivasyon. Pou pati an asye kabòn, 2 rad Jadendanfan ak 1 rad nan tèt rad yo aplike apre yo fin retire rouye.
9. Oryantasyon an nan bouch la ak sipò a sijè a gade nan tèt, ak sipò a soude sou sit la. Manhole a oblije louvri sou kote.
